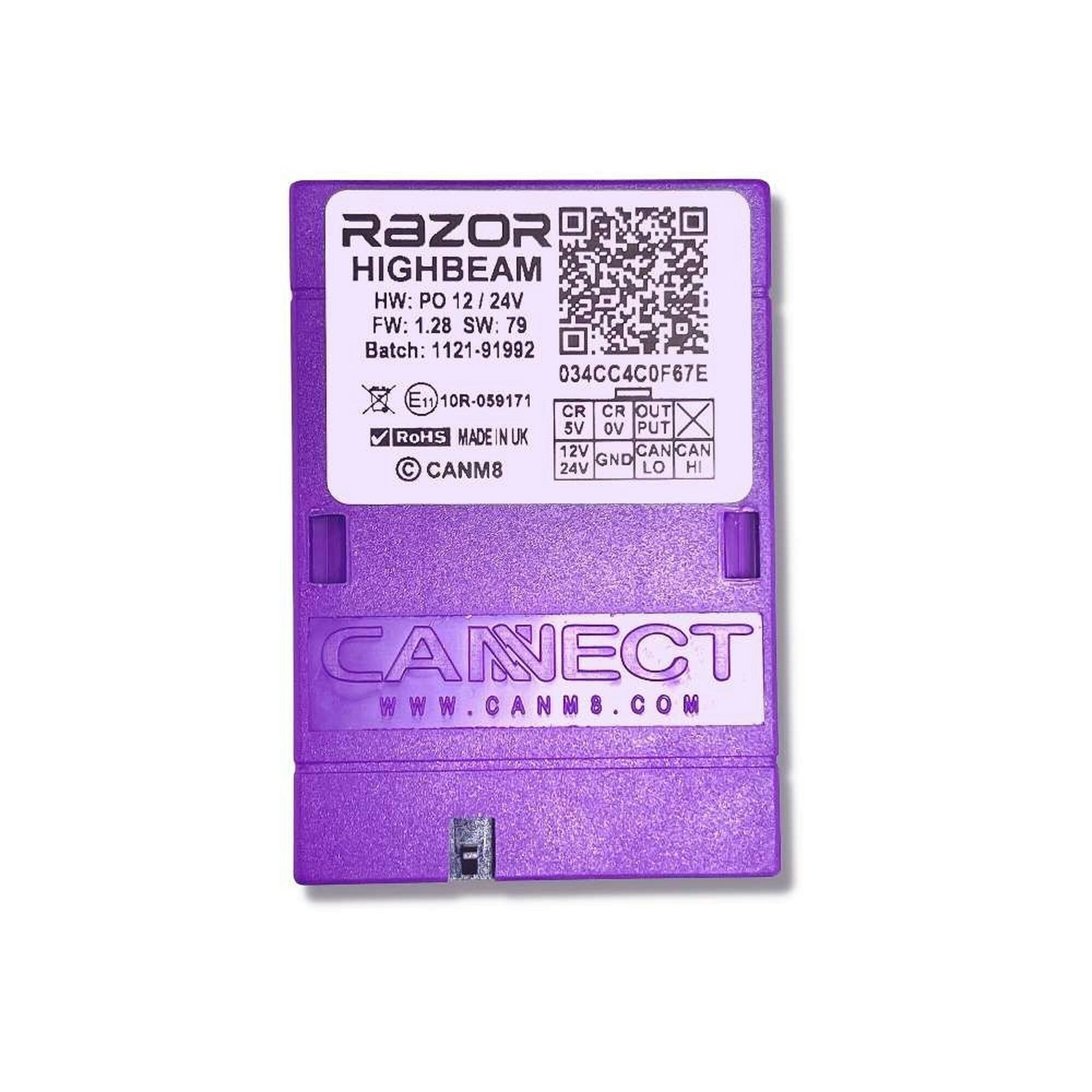

Canbus Interface Helljus CANM8 Highbeam

I lager
Rek. pris: 1 032 SEK

Logga in för att beställa

Artikelnummer: M8-HIGHBEAM
Leverantör: Razor

Information

Äntligen finns det möjlighet att installera extraljus på fordon som t som på t.ex.  nyare bilar med xenon och LED-helljus. Produkten går att installera på alla bilmodeller samt motorcyklar.

OBS! NY MJUKVARA från 1/12 2021. Alla våra CANM8 HIGHBEAM med RAZOR etikett stödjer nu även alla nya VOLVO modeller som V60, V90, XC40, XC60 samt XC90 med flera.

CAN M8 interfacet fungerar så att den lyssnar efter helljussignal i bilens canbus-system och omvandlar därefter datasignalen till en analog +12V signal som ett vanliga ljusrilä kan tolka. Detta betyder att CAN M8 Highbeam kan användas ihop med ett nytt eller befintligt separat reläkablage ("vanligt" klassiskt extraljuskablage).

Då mjukvaran hela tiden uppdateras med stöd för nya bilmodeller så är det svårt att ha en uppdaterad lista.

Finns inte din model med i listan så kontakta oss vi CHATTEN, telefon 0171-54455 eller mail.

Installation samt funktionskontroll

Interfacet kopplas som regel in inne i bilens kupé i en befintlig kabelstam.Placeringen skiljer mellan olika bilmodeller och kan t.ex. vara vid rattstång, diagnosuttag OBD, i bagageutrymmet eller bakom handskfacket eller liknande. Du hittar installationsmanualen för just din bilmodell i appen CANM8 som enkelt laddar ned till din iOS eller ANDROID telefon, Mer info kring detta hittar du längre ner på denna sida.

Vi rekommenderar att installationen utförs av en kunnig installatör eller någon som är bekväm med fordonsel. Vi finns så klart här för att hjälpa till om du är osäker på något.

VIKTIGT att interfacet kopplas in enligt de anvisningar som gäller för respektive bilmodell som du hittar i appen CANM8. Du kan exempelvis inte koppla in dig bakom OBD-kontakten på alla bilmodeller då det kan sitta filter i mellan som gör att signalen innehåller fel data och CANM8 kan inte identifiera bilmodellen som följd.

Interfacet har en dold lysdiod bredvid kontaktstycket som anger status. Här nedan ser du vad de betyder.

Blinkar Rött: Kontakt med CAN Bus och kollar fordonstatus.
Solid Röd: Kontakt med CAN Bus men fordonet är inte identifierat.
Solid Grön: Kontakt med CAN Bus och fordonet är identifierat.
Blinkar Grönt: Fordonets hastighet är identifierad.

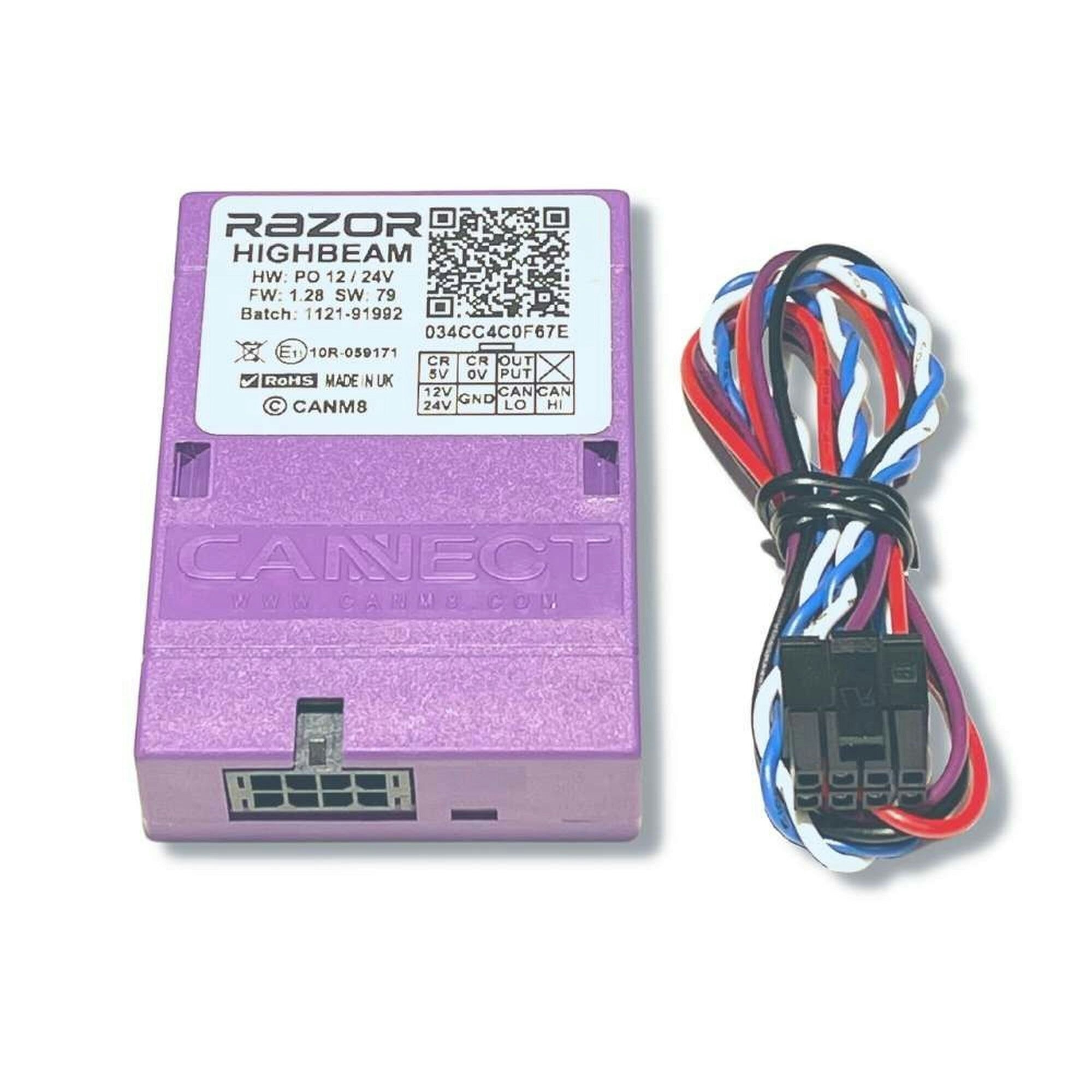

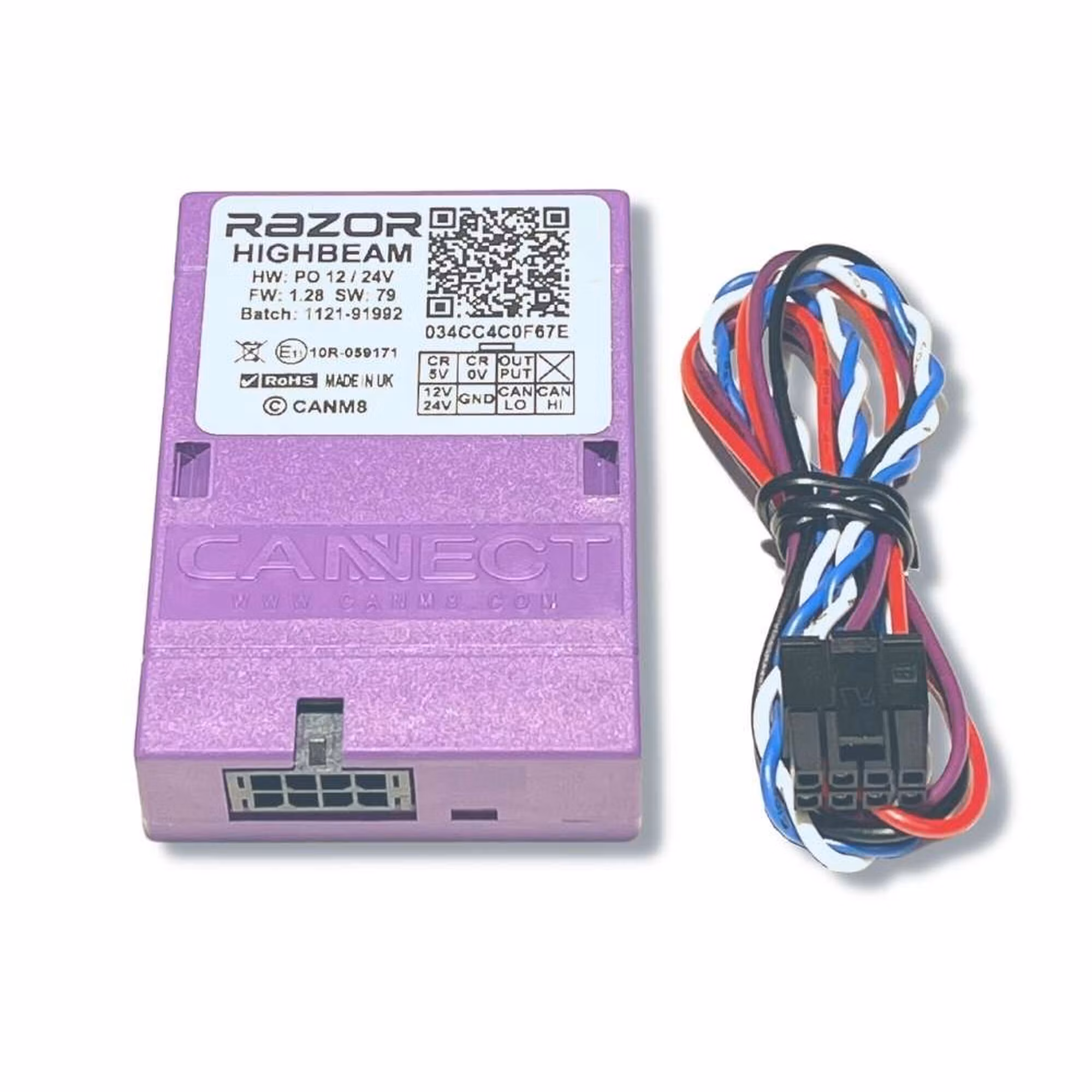

Kabelfärger:

RÖD >Kopplas till en 5A säkring med PERMANENT 12v-matning.
SVART >Kopplas till en JORDPUNKT i chassit.
VIT >CAN HI Koppling: Fordonets CAN HI kabel.
BLÅ >CAN LO Koppling: Fordonets CAN LO kabel.
LILA >HELJUS Signal: 12v (1A max) som aktiveras när fordonets helljus är aktivt. (Denna kabel kopplas till ett separat, befintligt eller nytt, ljusrelä)


Här nedan hittar du appen som innehåller manualen för installationen



För att ladda ner manualen skriver man in en 12 siffriga kod eller scannar QR koden i appen CANM8. QR koden och 12-siffriga koden finner du på etiketten på produkten. När du matat in koden eller scannat QR-koden så får du välja bilmärke och modell för att få fram en modellanpassad manual för just din bil. Manualen innehåller även bilder på hur du skall koppla in dina CANBUS-kablar. Du kan självklart spara manualen som en PDF i telefonen eller datorn eller varför inte skriva ut den så du har den lättillgänglig under installationen.



Här hittar du en guide hur du får fram din manual i appen CANM8. Du hittar även informationen i större format längst upp på sidan eller så klickar du här APP-manual.
