Fjärrstyrt relä med en kanal för 12 V & 24 V

• Fjärrstyrt relä för en krets
• Upp till 100 m räckvidd
• För 12 V och 24 V
• Funktion: Dubbeltryck / Momentan / Latch / 3-sekunders

Trådlös fjärrstyrt relä för 12 V och 24 V

Är du less på kablar som trasslar och bara är i vägen? Lugn, här har du vad du behöver! Med ett fjärrstyrt relä kan du kontrollera ett separat krets som har en helt annan spänning eller signal.

Mottagaren kan drivas av antingen 12 VDC eller 24 VDC. Mottagaren har två olika byglar på kretskortet. Byglarnas placering avgör vilken matning och funktion mottagaren har.

Men en bygga på kretskortet kan du välja bland 4 olika inbyggda funktioner.

• Dubbeltryck funktion – Du trycker en gång för att aktivera reläet och en och gång till på samma knapp för att avaktivera reläet. Funktionen är lämplig för att t.ex. slå av och på lampor eller att koppla samman/ bryta en krets.
• Självhållning/latch funktion – Med denna funktion så aktiverar du reläet på en knapp och avaktiverar reläet på en annan knapp.
• Momentan funktion – Reläet aktiveras när du håller en knapp på fjärrkontrollen nedtryckt. Så fort du släpper knappen då avaktiveras reläet. Funktionen är lämplig vid kortare aktiveringar så dom när en solenoid ska tillfälligt dras.
• 3 sekunds funktion – När du trycker på en knapp på fjärrkontrollen så aktiverar reläet sig i 3 sekunder för att sedan avaktivera sig.

Det fjärrstyrda reläet styrs med hjälp av radiovågor (RF 433 MHz). Detta möjliggör en väldigt lång räckvidd på upp till 100 meter. Med radiovågor behöver du aldrig tänkta på hur du riktar din fjärrkontroll då radiovågorna skickas åt alla håll och genom föremål. Tänk på att desto fler föremål som är i vägen desto kortare blir räckvidden på fjärrkontrollen.

Reläet avaktiveras alltid när strömmen bryts. Det finns finns totalt 3 anslutningar för reläet (exkluderat matningen). Normalt öppen (NO), normalt sluten (NC) och gemensam (COM). Låt säga att du vill styra en lampa och att du vill att lampan är alltid tänd när reläet är avaktiverat. I detta fall kopplar du in kretsen på NC och COM. Kretsen är nu alltid sluten och bryts när du aktiverar reläet (lampan slocknar). Vill du att lampan alltid är avslagen och endast tänds när reläet aktiveras så kopplar du in kretsen på NO och COM.

Utbyggbar fjärrstyrt relä med extra kontroller

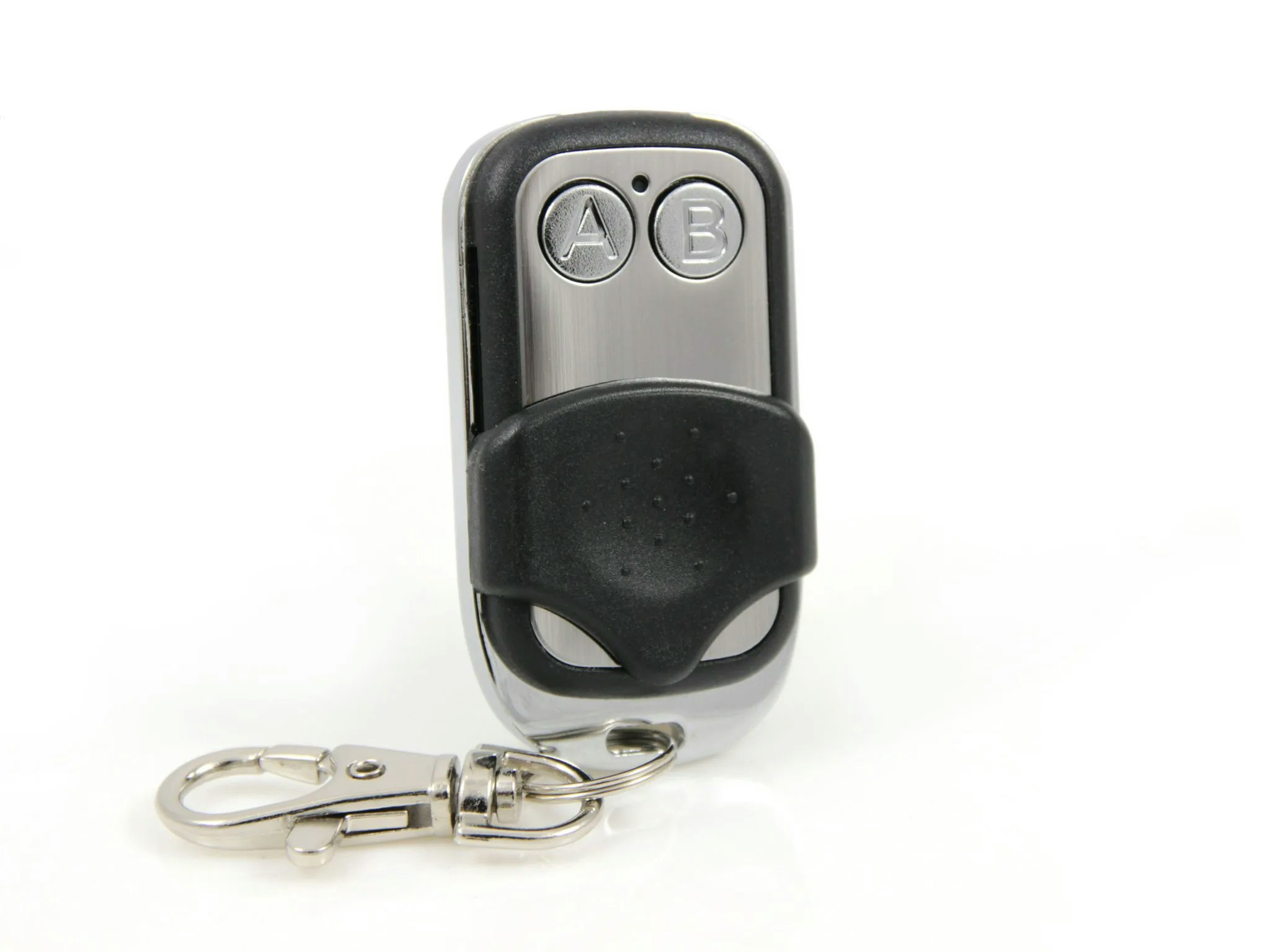

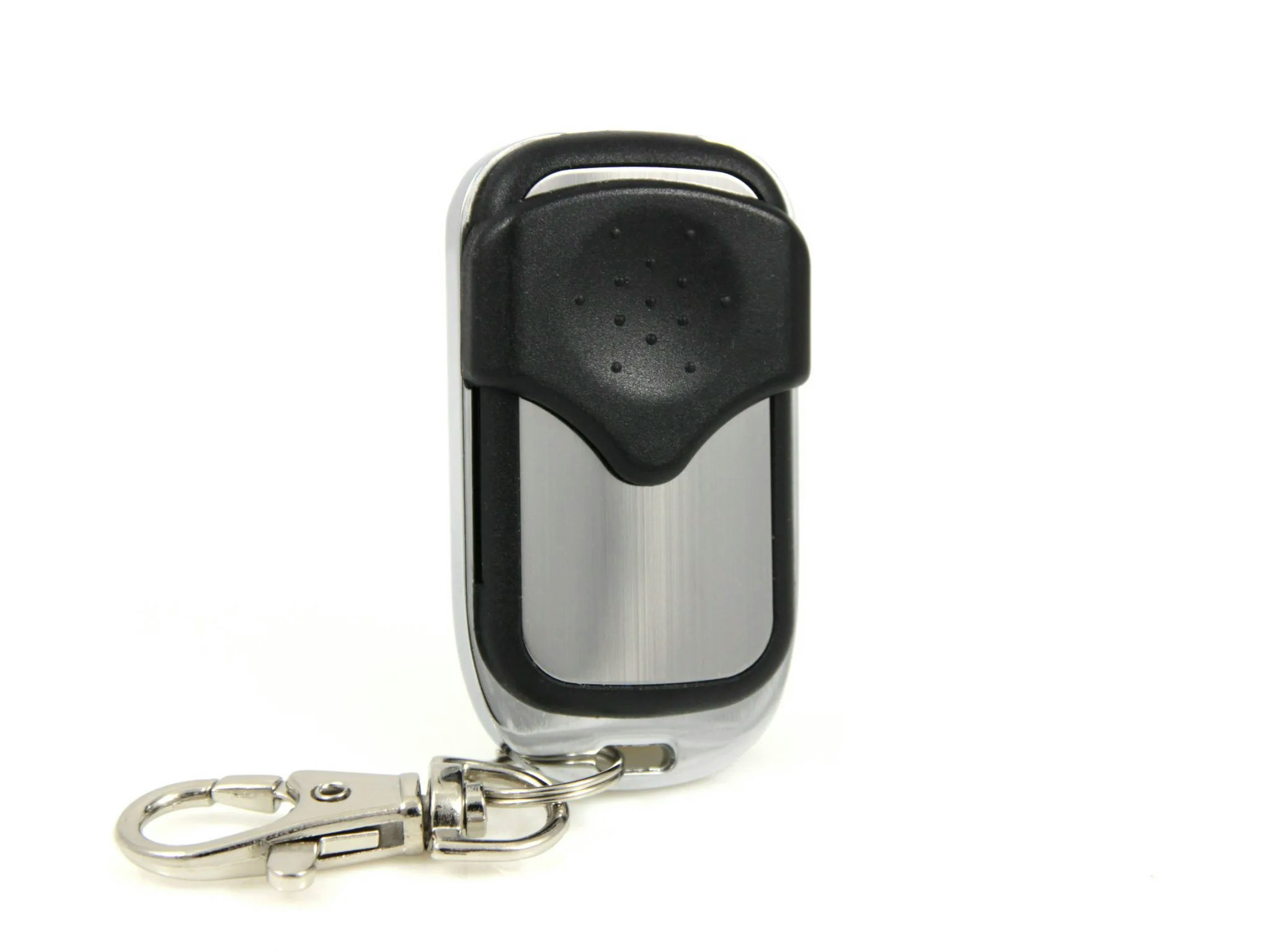

Har du varit med om att du köpt en produkt med en fjärrkontroll, fjärrkontrollen går sönder och du måste köpa hela produkten på nytt? Det problemet slipper du helt med denna produkt. Du kan lägga till hela 30 stycken fjärrkontroller med inlärningskod och 6 st med rullande kod. Det är superenkelt, tryck en gång på inlärningsknappen och sedan på en knapp på fjärrkontrollen, upprepa samma process igen om du har rullande kod, det är allt du behöver göra!

Vi har massa olika designer på passande fjärrkontroller – Extra kontroller finner du här!

Anslut & installera fjärrstyrt relä:

Att koppla in det fjärrstyrda reläet är enkelt. Koppla in plus på skruven VCC och minus/jord till skruven GND. Detta är nödvändigt för att mottagaren ska fungera.
OBS! Använd ej batteriladdare som strömkälla, de orsakar störningar som kan t.ex. kraftigt reducera räckvidden.

Kvar finns nu portarna NC (normalt sluten), COM (gemensam) och NO (normalt öppen).
När reläet inte är aktiverat än anslutningarna NC och COM sammankopplade.
När reläet är aktiverat så då anslutningarna NO och COM sammankopplade.

Vill du t.ex. ge ström till en lampa så kopplar du in en pluskabel på COM, och sedan en kabel från NO till lampan. När du nu aktiverar reläet så sluts kretsen mellan COM och NO vilket matar lampan med spänningen du kopplade in på COM porten.

Reläet klarar av en effekt på 280 W med en max spänning på 42 VDC / 380 VAC. Den maximala strömmen får inte överstiga 20 A.

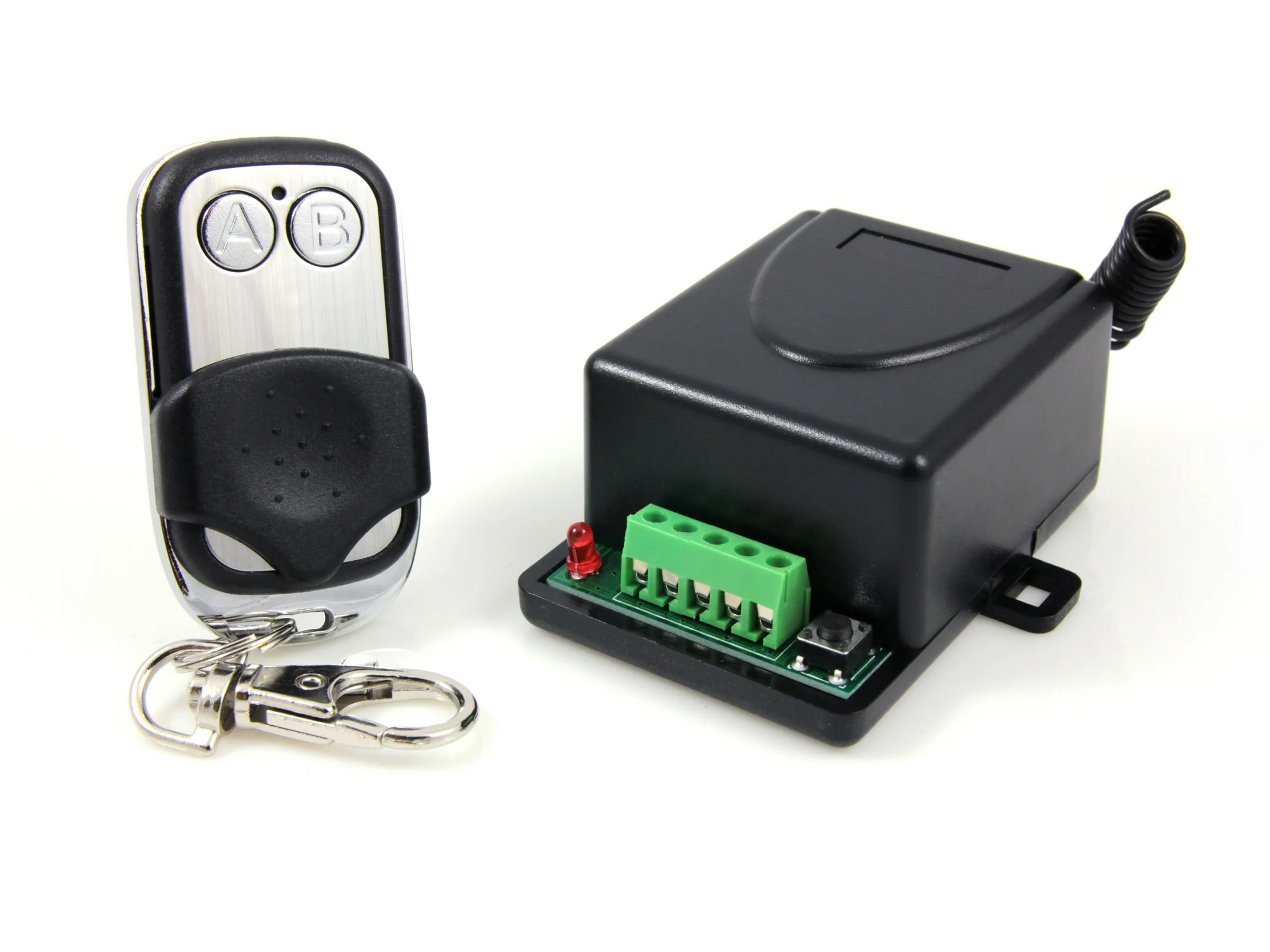

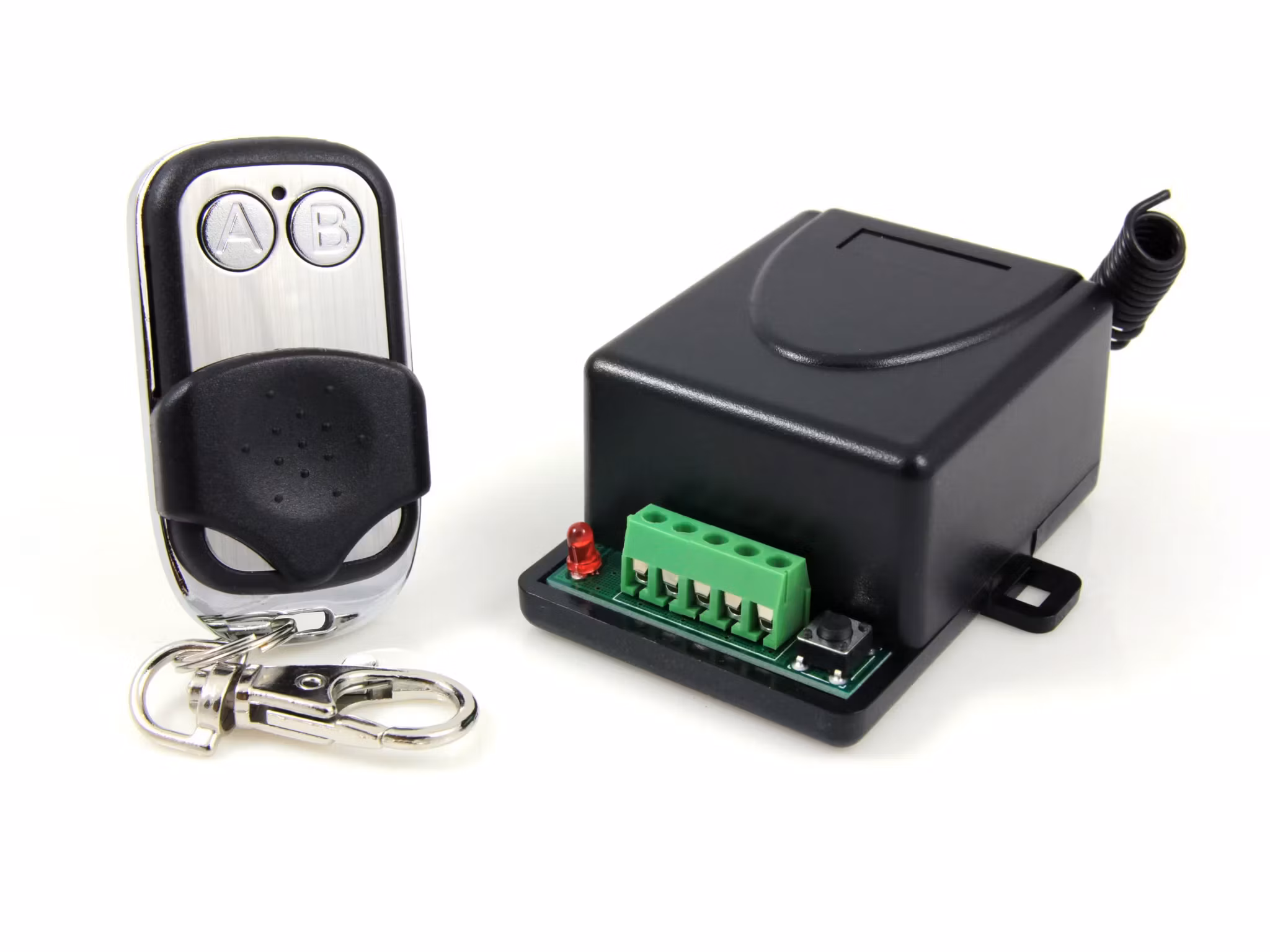

Det som ingår är en mottagare, en fjärrkontroll och manual på Svenska.

Mottagarens mått: 62 mm lång × 43,5 mm bred × 30 mm hög.

Mottagaren till det fjärrstyrda reläet har monterings skruvar för lätt montering av kablar.
